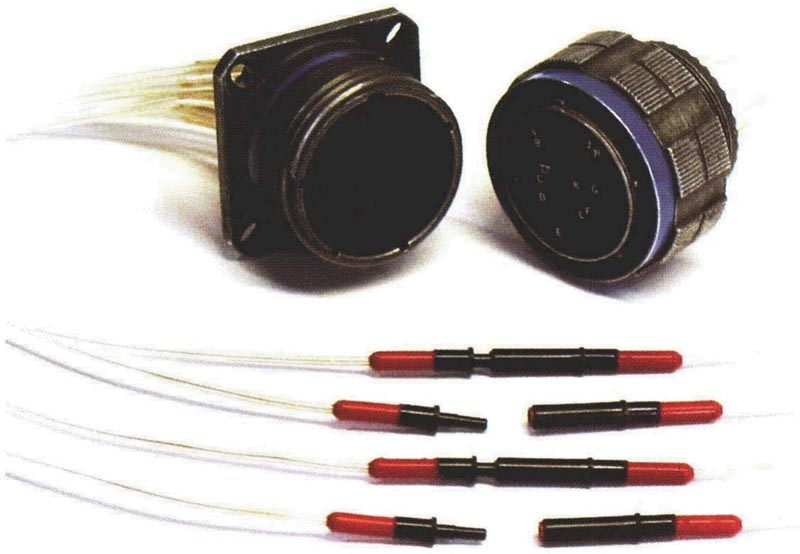

CMC 系列 - 多芯

•
• 产品选型资料 下载

• 特征

  * 模块化多芯高压连接器产品。它不仅是一个单一型号，而是一个涵盖多种壳体尺寸和电压等级的产品

  * 工作电压 (Operating Voltage): 覆盖 10 kVDC 至 50 kVDC。
  常见分档：10 kV, 20 kV, 30 kV, 40 kV, 以及最高 50 kVDC。

  * 测试电压 (Test Voltage): 通常为工作电压的 125% - 150%。
  例如：额定 40kV 的型号，工厂测试电压通常会达到 50kV-60kV 以确保安全余量。

  * 额定电流 (Rated Current): 取决于针脚接触件的尺寸：
  #22 / #20 号针脚： 约 5 A 至 7.5 A。
  #12 号针脚： 可高达 23 A（常见于大电流/高压复合型号）。

  * 针脚数量 (Number of Pins): 具有极高的灵活性，常见配置包括：
  2 针、5 针、6 针、7 针，甚至更多针脚的定制化排列。

  * 端接方法 (Termination Method):
  焊接 (Solder): 最常见的连接方式。
  模压集成 (Overmolded Assemblies): 厂家提供预制电缆组件，通过硅橡胶模压实现完美的密封和抗拉强度。
  现场组装 (Field Assembled): 提供套件供用户在现场自行接线。

• 优点

  * 耐电晕锥形接口 (Corona Resistant Tapered Interface): 这是该系列的核心专利设计。连接时，插头与插座的锥形面会挤出空气。在高压电场中，空气是最容易被击穿的弱点，排除空气能从根本上消除电晕放电（打火）现象。

  * 高可靠密封性: 利用硅橡胶绝缘体的弹性，在对接后形成气密性极佳的界面，防止潮气、粉尘进入。

  * 紧凑的多路传输: 在单个 MIL-DTL-5015 风格的金属壳体内整合多路高压通道，极大地缩小了设备面板的占用面积。

  * 极宽的温度范围: 能够在 -55°C 至 +125°C 的极端温差下保持绝缘材料的柔韧性和电气特性

  * 高空低压 (High Altitude): 在高达 70,000 英尺（约 21,300 米） 的高空，由于气压稀薄，普通连接器极易发生飞弧击穿，而 CMC 系列能在此环境下稳定运行。

  * 高振动与冲击 (High Shock/Vibration): 满足军用飞行器起降、导弹发射时的机械应力要求。

  * 严苛化学/盐雾环境: 可选铝合金镀镍、不锈钢或橄榄绿镀镉壳体，抗腐蚀能力极强

CMC-715 系列 - 七芯

•
• 产品选型资料 下载

• 特征

  * 标准 CMC 家族中的一个具体且极具代表性的分支。它专注于中高压、多芯、高可靠性的紧凑型连接需求

  * 工作电压 (Operating Voltage): 额定为 15 kVDC。
  注： 该系列专门针对 15kV 这个档位进行了优化，以平衡绝缘强度和连接器尺寸。

  * 测试电压 (Test Voltage): 典型测试电压通常在 20 kVDC 至 25 kVDC 之间。
  遵循严格的工厂测试，确保在海平面和模拟高空条件下均无击穿。

  * 额定电流 (Rated Current): 每个针脚最大 7.5 Amps。
  针脚规格通常为 #20 号接触件。

  * 针脚数量 (Number of Pins): 固定为 7 针 (Seven Contact)。
  这是 CMC-715 系列的标志性特征，在单一壳体内提供 7 路高压通道。

  * 端接方法 (Termination Method):
  焊接 (Solder): 接触件设计用于焊接 #16 AWG 至 #24 AWG 的多股导线。
  模压集成 (Overmolding): 官方提供工厂预制的直头或 90° 弯头电缆组件（Overmolded Assemblies），提供极佳的应力释放和密封。
  套件供应 (Kits): 也可以作为零件套件购买，由用户现场组装和灌封。

• 优点

  * 卓越的抗电晕性 (Corona Resistant): 采用专利的锥形界面 (Tapered Interface) 密封技术。在插拔过程中，界面会物理性地挤出接触面间的空气，从而在 15kV 下实现无电晕运行。

  * 高空间利用率: 在一个非常小的通用壳体（通常是 Shell Size 16 左右）内集成了 7 个独立的高压点。

  * 多种锁定方式: 提供螺纹连接 (Threaded) 和卡口连接 (Bayonet) 两种形式，前者抗震更好，后者插拔更快。

  * 航空电子 (Avionics): 特别是用于 行波管 (TWT) 放大器、激光测距仪和红外成像系统。

  * 雷达与电子战 (Radar & Electronic Warfare): 用于吊舱式干扰机或机载雷达的内部高压配电。

  * 医疗设备: 便携式、轻量化的诊断设备（如野战 X 光机），需要紧凑的多芯高压传输。

  * 精密实验室电源: 需要将多路 15kV 以下的偏置电压同时引入真空室或实验模块的场合

HVL 系列 单芯尺寸小

•
• 产品选型资料 下载

• 特征

  * 标准 HVL 系列主要侧重于单芯、高性能、紧凑型的高压传输方案，它是目前航空、雷达和医疗领域最常用的连接器系列之一

  * 工作电压 (Operating Voltage)： 涵盖 10 kVDC 至 50 kVDC。
  常见分档为：10 kV, 15 kV, 20 kV, 25 kV, 30 kV, 40 kV, 50 kV。

  * 测试电压 (DWV - Dielectric Withstanding Voltage)： 通常为工作电压的 1.5 倍。
  例如：15kV 额定值的测试电压为 20kV；50kV 额定值的测试电压为 60kV。

  * 额定电流 (Rated Current)： 典型值为 10 Amps。
  部分采用较大接触件的定制型号可提供更高的载流能力。

  * 针脚数量 (Number of Pins)： 单芯 (Single Contact)。
  这是它与 CMC 或 Dual HVL 系列最大的区别，它专为单一高压通道设计，以追求极致的紧凑和电气可靠性。

  * 端接方法 (Termination Method)：
  现场或工厂组装 (Field or Factory Assembled)： 用户可以购买套件自行接线。
  螺纹耦合 (Threaded Coupling)： 这种方式提供了极高的机械紧固性，防止意外脱落。
  模压密封： 绝缘体通常采用硅橡胶（Silicone）模压而成，部分防腐型号可选氟硅橡胶（Fluorosilicone）。

• 优点

  * 超高空环境： 经测试可在 70,000 英尺（约 21,300 米） 处稳定工作。在该高度，稀薄的气体极易电离，HVL 通过其独特的密封面防止飞弧。

  * 辐射环境： 使用了抗辐射材料（Radiation Resistant Materials），适用于核能设施或外层空间探测。

  * 严酷机械环境： 具有极强的抗振动（Vibration）和抗冲击（Shock）能力，符合 MIL-STD-202 测试标准。

  * 极端温差： 标准工作温度范围为 -55°C 至 +125°C，存储温度可低至 -60°C

  * 机载显示系统： 用于 CRT 显示器或现代 HUD（平显）的高压供电。

  * 电子对抗 (ECM)： 干扰吊舱内的高压脉冲组件连接。

  * 医疗成像： X 光机、CT 扫描仪以及激光手术系统中的高压模块互连。

  * 雷达与通信： 行波管 (TWT) 的阴极供电和发射机高压线路。

  * 科研实验室： 激光器电源、高压电容器组切换以及粒子物理实验装置

dual HVL 系列 - 双回路尺寸小

•
• 产品选型资料 下载

• 特征

  * Dual HVL 系列是 HVL 家族中的进化版本，专门设计用于需要在单一紧凑接口内同时传输两路独立高压（或高压+回流/信号）的场合。它保留了 HVL 系列的军工级耐用性，但在集成度上更高

  * 工作电压 (Operating Voltage)： 额定为 15 kVDC。
  注： 虽然单芯 HVL 最高可达 50kV，但 Dual HVL 为了在同等尺寸壳体内平衡两路高压间的爬电距离，标准配置通常定在 15kV。

  * 测试电压 (Test Voltage)： 通常为 22.5 kVDC（工作电压的 150%）。
  工厂会在海平面压力下进行 100% 的介电耐压测试。

  * 额定电流 (Rated Current)： 每个接触件 7.5 Amps 至 10 Amps。
  取决于所选用的导线规格和接触件（通常为 #20 号或 #16 号针脚）。

  * 针脚数量 (Number of Pins)： 2 针 (Dual Contact)。
  两个接触件均具备独立的高压绝缘层，确保彼此之间及对壳体之间不发生击穿。

  * 端接方法 (Termination Method)：
  焊接 (Solder)： 接触件后端设计有焊杯。
  模压组件 (Overmolded Assemblies)： 最常见的形式。厂家将电缆与连接器通过硅橡胶整体模压，提供 IP67 级的密封和极强的抗拉拔力。
  螺纹耦合 (Threaded Coupling)： 采用带滚花的螺纹圈锁定，确保震动环境下不会松脱。

• 优点

  * 高空减压环境： 在 70,000 英尺 高空，当普通空气绝缘失效时，其内部物理挤压界面仍能保持 15kV 的绝缘强度。

  * 剧烈震动环境： 适用于导弹挂架、飞机发动机附近等高振动区域，螺纹锁紧机构确保电气连续性。

  * 宽温作业： 在 -55°C 至 +125°C 范围内，硅橡胶绝缘材料不会变脆开裂或受热软化。

  * 化学暴露： 对液压油、燃油等航空化学品有较好的耐受性（特别是选用氟硅橡胶版本时）

  * 行波管 (TWT) 供电： 需要同时提供集电极（Collector）和螺旋线（Helix）两路不同高压的场合。

  * 激光系统： 用于激光谐振器的两极高压触发。

  * 医疗 X 光机： 需要双路平衡输出或高压+中心抽头回流的应用。

  * 电子对抗吊舱 (ECM Pods)： 机载干扰设备内部狭窄空间的高压互连。

  * 质量选择检测器 (MS)： 科学仪器中需要对称高压偏置的真空组件连接

MIDGI 系列 体积小

•
• 产品选型资料 下载

• 特征

  * 专为极高封装密度和减轻重量而设计的微小型高压连接器系列。它在航空电子和军用吊舱领域享有盛誉，因为它在极小的尺寸下实现了极高的耐压性能

  * 工作电压 (Operating Voltage)： 额定为 12 kVDC 至 15 kVDC。
  尽管体积微小，但通过精密的界面设计，它能稳定承载高达 15kV 的直流电压。

  * 测试电压 (Test Voltage)： 通常在 18 kVDC 至 20 kVDC。
  工厂会在模拟高空环境和海平面环境下进行严格的漏电流和击穿测试。

  * 额定电流 (Rated Current)： 典型值为 5 Amps。
  由于其主要用于信号检测或偏置高压，因此电流容量略低于较大的 HVL 系列，但足以满足大多数航空电子需求。

  * 针脚数量 (Number of Pins)： 单芯 (Single Contact)。
  标准 MIDGI 为单芯设计，以确保在微小直径内提供最大的绝缘爬电距离。

  * 端接方法 (Termination Method)：
  工厂预制组件 (Factory Assemblies)： 大多数 MIDGI 以预制好的电缆组件形式交付。
  硅橡胶模压 (Silicone Overmolding)： 连接器头部与电缆通过一体模压成型。
  直插/紧凑型安装： 通常采用插入式设计，配合外部紧固结构或简单的摩擦配合实现安装。

• 优点

  * 极端紧凑空间： 适用于那些常规 HVL 系列嫌大、无法安装的微小型电子模块。

  * 高空低压环境： 即使在高海拔（达 70,000 英尺）下，依靠其界面密封技术，仍能有效防止电弧闪络。

  * 宽温作业： 在 -55°C 至 +125°C 环境中保持性能稳定，适用于非温控舱段的电子设备。

  * 震动与冲击： 虽然尺寸小，但其模压结构使其具有很好的耐震性能，适用于高速飞行的机载吊舱

  * 机载激光雷达 (LiDAR) 与指示器： 用于目标指示激光器的高压触发单元。

  * 夜视与红外成像系统： 为增强型图像传感器提供微小的高压偏置电流。

  * 行波管 (TWT) 的微型化电源： 在无人机 (UAV) 等对重量极度敏感的平台上，用于 TWT 放大器的电压分配。

  * 便携式医疗激光设备： 需要高压但要求设备极度轻便的场合。

  * 实验室质谱仪： 在真空系统边缘提供小型化的高压接口

Micro-MIDGI 系列 超小体积

•
• 产品选型资料 下载

• 特征

  * 尺寸小、封装密度最高的高压连接器。它是为了应对现代航空航天和机载吊舱对“极致空间省减”的需求，在 MIDGI 系列的基础上进一步微型化的产物

  * 工作电压 (Operating Voltage)： 额定为 12 kVDC。
  对比： 略低于标准 MIDGI (15kV)，这是为了在更小的爬电距离内保证长期运行的安全性。

  * 测试电压 (Test Voltage)： 典型值为 15 kVDC。
  工厂通过高精度的介电强度测试，确保在高压下无击穿且漏电流极小。

  * 额定电流 (Rated Current)： 约 3 Amps 至 5 Amps。
  受限于微小的接触针脚尺寸，它主要用于高压偏置或小功率触发。

  * 针脚数量 (Number of Pins)： 单芯 (Single Contact)。
  通过单芯结构最大限度地利用空间来进行绝缘防护。

  * 端接方法 (Termination Method)：
  工厂模压电缆组件 (Factory Molded Lead Assemblies)： 这是最推荐的形式。由于尺寸极小，工厂模压能确保绝缘层与连接器主体之间的无缝连接。
  灌封安装 (Potting)： 通常设计为直接安装在壳体上并进行整体灌封。
  焊接 (Solder)： 内部触点支持微细导线的焊接

• 优点

  * 极度狭小的封装空间： 适用于手持式激光器、微型红外探测器等内部空间以毫米计算的设备。

  * 高空低压环境 (70,000 英尺)： 在稀薄空气中，它能比同尺寸的普通连接器提供更强的抗闪络能力。

  * 高重力/高震动 (High G-force)： 由于其质量极小，惯性作用微弱，在导弹制导头或高速旋转设备中表现优异。

  * 敏感电子干扰环境： 其紧凑的结构便于进行局部屏蔽处理，减少高压放电对精密逻辑电路的干扰

  * 微型机载激光雷达： 用于无人机测绘激光器的高压能量传输。

  * 便携式夜视/热成像仪： 为微通道板（MCP）提供高压偏置电压。

  * 空间科学探测器： 卫星上的微型质谱仪、离子检测器。

  * 医疗微型手术器械： 如内窥镜下的高压电外科工具。

  * 微型粒子探测器： 实验室紧凑型物理探测装置的内部连线

SCID 系列 - 内置无金属外壳

•
• 产品选型资料 下载

• 特征

  * 专为高电压、单芯、极简安装设计的连接器系列。它最显著的特点是其无金属壳体或极简外壳的设计理念，通常用于设备内部的高压模块互连

  * 工作电压 (Operating Voltage)： 额定为 15 kVDC 至 20 kVDC。
  它是针对中高压环境优化的紧凑型方案。

  * 测试电压 (Test Voltage)： 典型值为 25 kVDC。
  工厂确保在超过额定电压的情况下，界面依然保持极低的漏电流。

  * 额定电流 (Rated Current)： 典型为 5 Amps 至 10 Amps。
  主要取决于内部使用的接触件（通常是标准针脚或插孔）。

  * 针脚数量 (Number of Pins)： 单芯 (Single Contact)。
  专注于单一路径的高压传输。

  * 端接方法 (Termination Method)：
  模压组件 (Overmolded)： 连接器通常与导线通过硅橡胶直接模压在一起，形成一个密封的“引线（Lead）”。
  插拔式界面： 设计用于插入匹配的插座或灌封好的模块孔位中。
  现场安装： 部分版本支持现场压接或焊接后装入绝缘体

• 优点

  * 无电晕运行 (Corona-Free)： 与其他系列一样，SCID 采用了核心的锥形压缩界面。通过物理挤压排出连接处的空气，从根本上消除了电晕放电的风险。

  * 极致紧凑： 由于去掉了笨重的金属外壳（或采用极小的外壳），SCID 的直径非常小，非常适合安装在电路板之间或狭窄的机箱通道内。

  * 高介电可靠性： 整个连接器主体几乎就是一块高性能的绝缘材料，极大地减少了对地闪络的可能性

  * 高密度电子封装： 在内部组件极其拥挤、无法容纳大尺寸连接器的环境下。

  * 高空减压环境： 在 70,000 英尺 高空，依靠界面的物理密封，防止由于气压降低而产生的爬电和闪络。

  * 受限温控环境： 能够在 -55°C 至 +125°C 范围内保持绝缘性能，不因受热变形。

  * 震动环境： 尽管结构简单，但模压成型赋予了它良好的抗震能力，常配合外部夹具使用

CPW系列 - 耐恶劣气候

•
• 产品选型资料 下载

• 特征

  * 专为**高功率、防电晕且具备环境密封（耐气候）**需求设计的连接器系列。它与之前提到的多芯或微小型系列不同，CPW 系列更强调在恶劣户外或工业环境下传输大功率电流的能力

  * 工作电压 (Operating Voltage)： 额定通常在 5 kVDC 至 20 kVDC 之间。
  虽然电压等级不如 HVL 系列高，但其重点在于在高压下保持极佳的电流传输稳定性。

  * 测试电压 (Test Voltage)： 典型值为 1.5 倍工作电压（例如 15kV 额定值的测试电压为 22.5kV）。
  额定电流 (Rated Current)： 典型值为 10 Amps 至 30 Amps（视型号而定）。
  该系列采用了比微小型系列更粗的接触件，能够处理更高的功率负载。

  * 针脚数量 (Number of Pins)： 通常为 单芯 (Single Contact) 或 少芯 (2-3芯) 结构。
  大多数 CPW 应用为单芯大电流传输。

  * 端接方法 (Termination Method)：
  螺纹锁定 (Threaded Coupling)： 确保在强震动下连接紧固。
  环境密封模压 (Weatherproof Overmolding)： 厂家提供带密封靴的电缆组件，达到 IP67/IP68 级别的防水防尘能力。
  焊接 (Solder)： 内部触点采用大容量焊杯设计

• 优点

  * 户外恶劣气候： 如下雨、下雪、高湿度或盐雾缭绕的海滨环境。

  * 高污染工业环境： 含有油污、导电粉尘或腐蚀性气体的工厂车间。

  * 高震动运输： 安装在车辆、舰船等频繁颠簸的移动平台上。

  * 极端温差： 标准范围 -55°C 至 +125°C，确保在严寒和酷暑下密封圈不失效

  * 户外雷达与通信基站： 为部署在野外的电子设备提供可靠的高压功率输入。

  * 工业静电喷涂： 在充满油漆雾气的车间内，安全地传输高压电。

  * 舰船电子系统： 用于海上作业平台的高压电源连接，需抵御盐雾腐蚀。

  * 石油与天然气开测： 用于井下或地面勘探设备，需要防水、耐压的连接。

  * 大型医疗激光设备： 需要在相对复杂的医院机房环境下长期稳定工作的设备供电

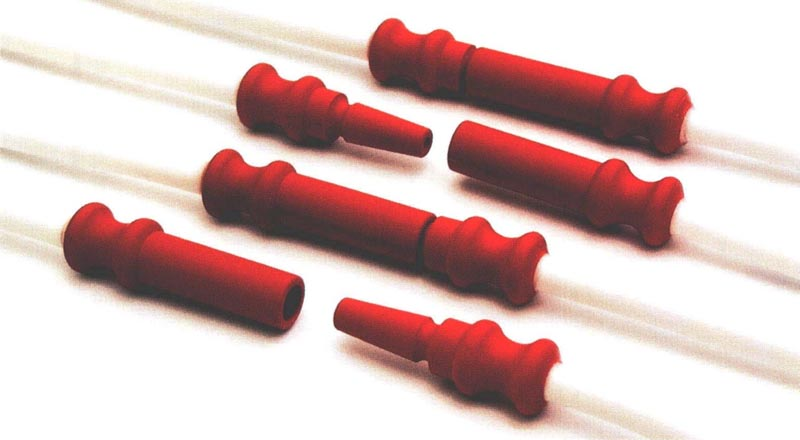

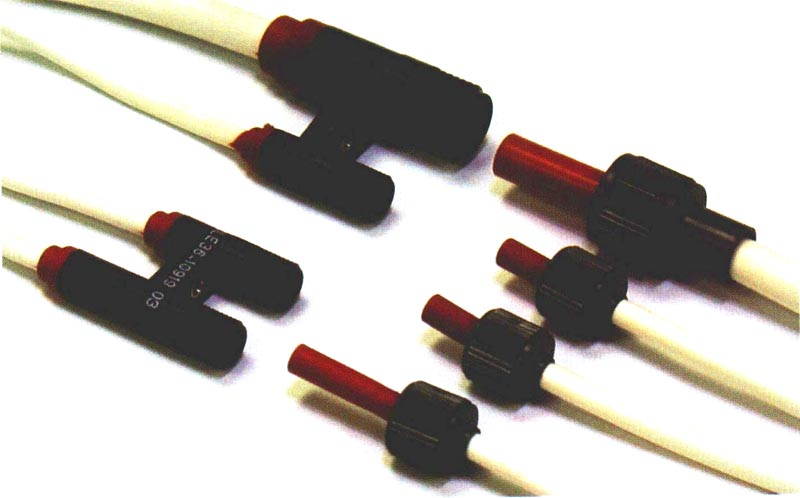

In-Line Disconnect 系列 直插式断开

•
• 产品选型资料 下载

• 特征

  * 线对线在线断开系列 ，是专为需要快速拆卸、临时连接或电缆延长的高压应用而设计的。与面板安装型连接器不同，该系列强调的是两根电缆之间的无缝、可靠连接，且具有极高的电气安全性

  * 工作电压 (Operating Voltage)： 额定范围通常在 10 kVDC 至 40 kVDC。
  它是为了在中高压环境下提供安全的线缆对接方案。

  * 测试电压 (Test Voltage)： 典型值为 1.5 倍工作电压（例如 20kV 型号测试电压为 30kV）。
  在工厂端会进行 100% 的介电耐压测试，确保对接处无击穿。

  * 额定电流 (Rated Current)： 典型值为 10 Amps。
  部分定制大电流版本可达 15-20 Amps，取决于所选导线的线规（AWG）。

  * 针脚数量 (Number of Pins)： 单芯 (Single Contact)。
  这种设计是为了确保在极细的线缆对接中保持最大的绝缘厚度。

  * 端接方法 (Termination Method)：
  模压一体化 (Factory Overmolded)： 最常见的形式。连接器直接模压在电缆末端，形成极强的抗拉力。
  插拔式设计 (Plug & Receptacle)： 采用摩擦配合或简易锁定机构，方便戴手套操作的人员快速断开。
  硅橡胶填充： 内部充满高性能硅橡胶绝缘材料，防止内部空气间隙产生

• 优点

  * 现场维修与临时部署： 适用于需要在野外快速搭建高压测试系统或更换损坏线缆的场合。

  * 高振动环境： 模压结构吸收了机械应力，防止连接点因疲劳而断裂。

  * 潮湿与粉尘环境： 虽然不像 CPW 系列那样是全耐候防护，但其过盈配合的硅橡胶界面具有良好的防潮性能。

  * 受限空间内的线缆延长： 当设备内部空间无法容纳大型接线盒时，这种紧凑的在线连接器是最佳选择。

  * 高压测试探头与电缆： 实验室高压测试仪器的延长线或可更换探头。

  * 便携式 X 光设备： 连接高压电源箱与便携式发生器头部的中间电缆。

  * 激光维护设备： 工业激光器在维修时用于旁路或临时跳转的高压线路。

  * 航空电子地面支持设备 (GSE)： 用于飞机维护时，地面试验设备与机载系统之间的高压接口。

  * 模块化电源系统： 将大型高压系统分解为可插拔的小模块，便于运输和组装

HY-KON 系列 - 超高压

•
• 产品选型资料 下载

• 特征

  * 专门为**超高电压（Ultra-High Voltage）**需求设计的重型连接器系列。它是 产品线中电压等级高的系列之一，专为那些超出标准 HVL 或 CMC 系列能力范围的特殊应用而打造

  * 工作电压 (Operating Voltage)： 额定通常在 60 kVDC 至 100 kVDC 以上。
  它是为了处理深层次的高压任务而设计的，远超普通军标连接器的范畴。

  * 测试电压 (Test Voltage)： 通常达到工作电压的 120% - 150%（例如，100kV 的型号测试电压可达 125kVDC）。
  每个组件在出厂前都会经过极其严格的无局部放电（Partial Discharge）测试。

  * 额定电流 (Rated Current)： 典型值为 10 Amps 至 20 Amps。
  虽然它是为高压设计的，但也具备承载中等功率电流的能力。

  * 针脚数量 (Number of Pins)： 通常为 单芯 (Single Contact)。
  在 60kV 以上的电压下，多芯结构极难保证爬电距离，因此 HY-KON 专注于单芯的高可靠性隔离。

  * 端接方法 (Termination Method)：
  深插孔设计 (Deep Well Interface)： 采用极深的绝缘插槽设计，通过极长的爬电路径防止飞弧。
  工厂模压 (Overmolded)： 连接器与超高压电缆（如屏蔽硅橡胶电缆）整体模压，确保根部无气隙。
  螺纹锁紧 (Threaded Couplers)： 采用大型、高强度的金属或复合材料螺纹圈，确保连接的机械强度

• 优点

  * 高真空/受控气氛环境： 常用于粒子物理实验室，在真空室壁上提供超高压接口。

  * 高海拔/空间轨道： 针对极低气压环境下的极高电压传输进行了优化。

  * 强电磁脉冲 (EMP) 环境： 物理结构厚实，配合良好的屏蔽层处理，可应对极端电瞬变。

  * 洁净室/科研环境： 结构稳定，不会因高压静电吸附过多灰尘或产生腐蚀性臭氧

  * 粒子加速器 (Particle Accelerators)： 为磁铁、注入器或加速管提供 60kV 以上的加速电压。

  * 大功率激光系统： 用于工业切割或科研级超短脉冲激光器的储能电容器组连接。

  * 静电除尘与涂装： 大型工业除尘塔的高压电源核心接口。

  * 高压测试设备 (Hipot Testers)： 变压器、绝缘材料生产线上的超高压测试端。

  * 半导体离子注入： 在晶圆制造过程中提供高能离子流所需的加速高压

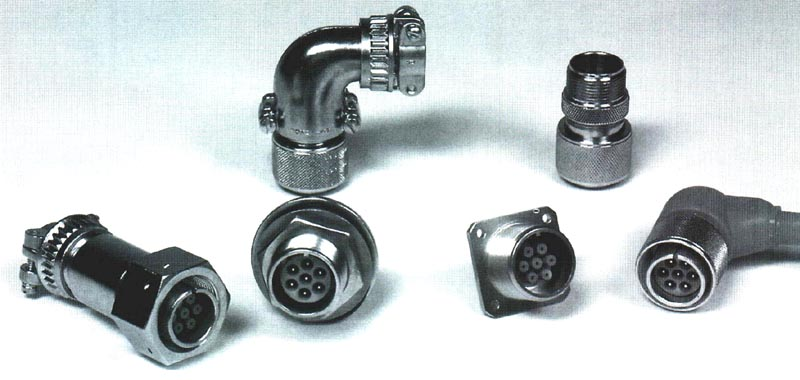

CSCB 系列 - 坚固

•
• 产品选型资料 下载

• 特征

  * 圆形密封高压系列 是专门为恶劣环境下的高压连接设计的。它结合了传统军用圆形连接器（类似 MIL-DTL-38999 或 5015）的坚固外壳与 Connectronics 专利的高压绝缘技术

  * 工作电压 (Operating Voltage)： 额定范围通常为 10 kVDC 至 25 kVDC。
  它是针对中等高压、高可靠性需求的平衡方案。

  * 测试电压 (Test Voltage)： 典型值为 15 kVDC 至 35 kVDC。
  工厂确保在模拟极端大气条件下界面的绝缘完整性。

  * 额定电流 (Rated Current)： 每个针脚通常为 5 Amps 至 13 Amps。
  载流量取决于内部针脚的规格（常用 #20 或 #16 号接触件）。

  * 针脚数量 (Number of Pins)： 提供多芯 (Multi-Contact) 配置。
  常见配置包括 2 针、3 针、5 针或更多，允许在单个防水接口内集成多条高压回路。

  * 端接方法 (Termination Method)：
  焊接 (Solder)： 内部触点通常带焊杯。
  模压或后壳密封 (Molded or Backshell Sealed)： 连接器后端配有专门的应力消除后壳，并可进行整体模压，以达到气密或水密效果。
  螺纹或卡口锁定 (Threaded/Bayonet Coupling)： 提供极强的机械连接强度

• 优点

  * 环境完全密封： 该系列具备极佳的密封等级（通常达 IP67/IP68），能够抵御水分、盐雾和流体浸泡。

  * 军标级耐用性： 采用金属外壳（铝合金或不锈钢），具备极强的抗物理冲击、耐跌落和抗腐蚀性能

  * 移动式雷达系统： 为野外快速部署的防空雷达或气象雷达提供高压电源。

  * 水下或深海探测： 用于潜水器内部或耐压舱壁的高压接口。

  * 工业自动化与机器人： 在恶劣工厂环境下，为静电喷涂机器人、高压清洗机器人提供动力。

  * 车载武器系统： 用于车载激光拦截系统、电磁屏蔽要求高的军用控制箱连接。

  * 户外测试设备： 电力电缆检测车、大型野外探伤仪的高压输出端

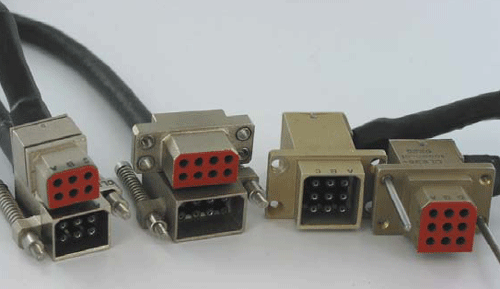

RMP 系列 - 盲插

•
• 产品选型资料 下载

• 特征

  * 是专门为**盲插（Blind-mating）**应用设计的高压连接器。它主要用于模块化电子系统，当一个功能模块插进机箱背板时，高压连接会自动完成对接，无需手动旋紧螺纹

  * 工作电压 (Operating Voltage)： 额定范围通常为 10 kVDC 至 40 kVDC。
  具体取决于插针之间的间距和机架的绝缘设计。

  * 测试电压 (Test Voltage)： 典型值为 15 kVDC 至 50 kVDC。
  工厂会重点测试其在盲插到位后的界面绝缘强度。

  * 额定电流 (Rated Current)： 每个针脚通常为 5 Amps 至 10 Amps。

  * 针脚数量 (Number of Pins)： 支持多芯 (Multi-Contact) 配置。
  常见的有 2 针、4 针、6 针 等，可以根据机架模块的复杂程度定制。

  * 端接方法 (Termination Method)：
  后部焊接 (Rear Solder)： 导线焊接在连接器后端的焊杯中。
  浮动安装 (Floating Mount)： 这是该系列的核心技术。连接器壳体通常带有弹簧或浮动衬套，允许在 X/Y 轴方向有一定的位移公差，确保在盲插时即使稍微偏离中心也能准确对齐并接合

• 优点

  * 盲插兼容性 (Blind-Mate Capability)： 特有的引导销（Guide Pins）和浮动机构设计，允许操作员在看不见接口的情况下，仅凭模块推入动作完成高压连接。

  * 抗电晕密封： 同样采用了 Connectronics 的锥形界面技术。在模块完全推入并锁定后，界面被压缩排出空气，确保高压传输无放电噪声。

  * 极高的系统维护效率： 模块故障时可以快速拔出并更换新模块，无需手动拆卸高压线缆，极大降低了平均修复时间（MTTR）

  * 机载/车载模块化机架： 满足 MIL-STD-810 标准的振动和冲击要求，在颠簸中保持接触压力。

  * 密封压力容器/机箱： 适用于需要在密封舱壁上进行模块对接的场合。

  * 高海拔飞行： 即使在 70,000 英尺 高空，盲插界面的挤压密封也能防止稀薄空气引起的击穿
