AES和PES系列 :660-1100V ，60和90A

•

• 特征

  电压与电流： 额定电压支持 660V 至 1100V；额定电流涵盖 60A 和 90A。

  参数：
  额定电流： 60A 或 90A
  额定电压： 660V 至 1,100V (1.1kV)
  外壳材质 ： 铝合金（AES系列） 或者 不锈钢（PES系列）
  防护等级 ： IP66 / IP68 (防水防尘能力)
  极数 ： 3 相 + 1 地线 (Earth) + 1 先导/辅助触点 (Pilot)
  安全技术： 分相屏蔽

  耐压测试:

  主触点: 4.2kV AC，持续 1 分钟。
  辅助/试点触点 (Pilot): 1.0kV AC，持续 1 分钟。

  故障电流承载能力
  该参数决定了在系统发生短路时连接器的安全性：

  相线 (Phase): 可承受 8.1kA，持续 0.1 秒。
  地线 (Earth): 可承受 4.0kA，持续 0.5 秒。

• 优点

  单体触点： 内部采用单体实心触点，避免了多组件连接产生的“热点”，运行更冷。

  多样锁定： 都提供三种锁紧方式：螺旋式（拧紧）、快速释放式（快拔）、棘轮式（防松脱）。

  适用环境： PES 为不锈钢（防爆/极端严苛环境），AES 为铝合金（非防爆环境）。

AS和PS系列 :660-1100V ，150A

•

• 特征

  额定电流 ：150A
  额定电压：660V 至 1,100V (1.1kV)
  外壳材质 ： 铝合金（AS系列） 或者 不锈钢（PS系列）
  防护等级 ： IP66 / IP68
  极数 ： 3 相 + 1 地线 + 1 先导/辅助触点
  安全技术：分相屏蔽

  工频耐压：

  主触点（相间）: 4.2kV，持续 1 分钟。
  辅助/控制触点 (Pilot): 1.0kV，持续 1 分钟。

  故障电流承受能力：

  相线 (Phase): 可承受 12.5kA，持续 0.2 秒（测试 2 次）。
  地线 (Earth): 可承受 4.0kA，持续 0.2 秒（测试 2 次）。

• 优点

  重型设计： 相比 AES/PES，AS 和 PS 系列的外形更粗犷，专为重型设备（如大型移动泵站、变电站）设计。

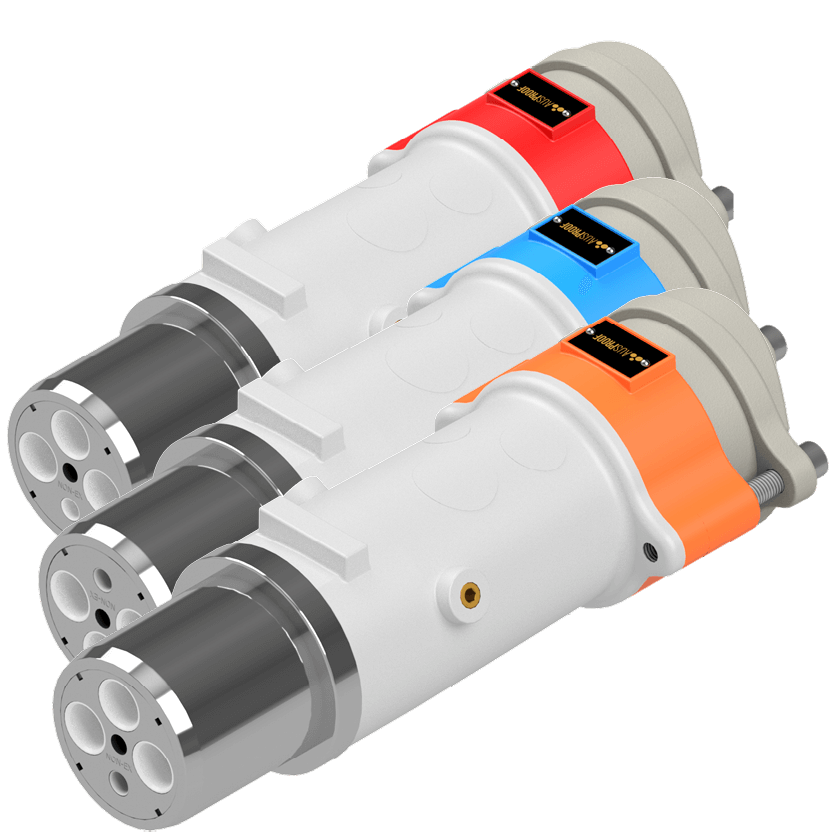

  相色识别： 盖板和外壳带有明显的颜色标记（如红色代表 1100V，蓝色代表 660V），防止电压误插。

  材质区分： * PS 系列： 采用 304 不锈钢，具备**防爆（Ex）**认证。

  AS 系列： 采用 铝合金，专为**非防爆（Non-Ex）**环境设计。

AL和PL系列 660-3300V , 300A和425A

•

• 特征

  参数：
  额定电流 ：300A 或 425A
  额定电压 ：660V 至 3,300V (3.3kV)
  外壳材质 ： 铝合金（AL系列） 或者 不锈钢（PL系列）
  防护等级 ：IP66 / IP68
  极数：3 相 + 1 地线 + 1 先导/辅助触点
  安全技术：分相屏蔽

  工频耐压:

  主触点 (Phase): 4.2kV，持续 1 分钟。
  辅助/控制触点 (Pilot): 1.0kV，持续 1 分钟。

  短路故障电流能力 :

  相线 (Phase): 可承受 25kA，持续 0.2 秒（测试 2 次）。
  地线 (Earth): 可承受 10.1kA，持续 0.2 秒（测试 2 次）。

• 优点

  重型大电流： 专门为 300A 到 500A 的大功率设备设计（比之前的 AS/PS 更强悍）。

  高防护等级： 达到 IP66 级别（完全防尘、防强力喷水），比 AES/PES 的防护更高。

  规格兼容： 采用标准的 3相 + 1地 + 1试点触点布局，支持大截面电缆（最高 185mm²）。

  材质区分： PL 为不锈钢，AL 为铝合金。

特高压系列

•

• 特征

  产品型号汇总：

  64BKA 系列 : 6600V ，800A

  114BKA 系列 : 11000V ，800A ，4个螺栓固定盖板

  118BKA 系列 : 11000V ，800A ，8个螺栓固定盖板

  Fit & Go 系列 : 11000V ，800A ，带法兰

  224BKA 系列 : 22000V ，425A

  25BU 系列 : 25000V ，800A

  35BU 系列 : 35000V ，800A


  工频耐压 (Power Frequency Withstand): * 例如 11kV 系列，通常需要通过 28kV 或更高 的交流电压测试，持续 1 分钟。

  35kV 系列的测试电压则会更高（通常在 70kV 左右）。

  雷电冲击耐压 (BIL - Basic Insulation Level): 模拟雷击或系统开关激增电压。11kV 产品通常要求达到 75kV 或 95kV 的冲击耐压等级。



• 优点

  极高的安全性： 采用特殊绝缘材料和分相设计，最大限度减少相间闪络（电弧）风险。

  不锈钢坚固性： 大部分采用 304 不锈钢外壳，防锈、防撞、耐腐蚀。

  空气密封/除潮： 高压系列通常具备优异的密封结构，防止矿井下潮气进入导致短路。

  标准化： 完全符合 AS/NZS 相关标准，与澳洲及全球主流矿用变压器兼容。

防爆系列应用

•

• 特征

  型号汇总 ：

  Ex118BSS ：11000V 800A 防爆认证

  Ex118BSSRF ：11000V 800A 带法兰 防爆认证 ；

  高压大电流： 支持 11kV (11,000V) 电压和 800A 电流，是矿井主供电的核心。

  防爆认证 (Ex)： 具备严格的防爆认证（型号开头的 Ex 代表认证），采用不锈钢外壳（BSS 代表 Stainless Steel），能承受内部爆炸压力且不点燃外部环境。

  8个螺栓固定： 盖板和连接处使用 8 个高强度螺栓，提供极佳的机械密封强度。


  Ex118BSS： 标准型不锈钢防爆连接器。

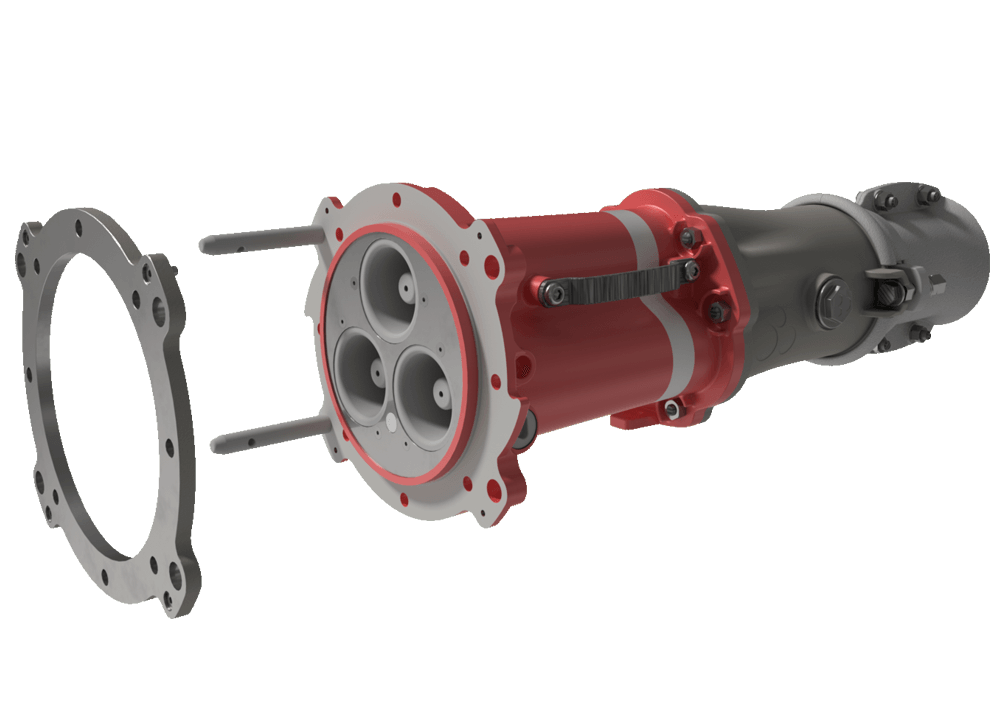

  Ex118BSSRF： 带有法兰（RF - Removable Flange）。法兰设计让它可以方便地固定在变压器、开关柜或移动变电站的壳体上

• 优点

  极致安全： 专门针对有瓦斯爆炸风险的地下环境设计，物理强度极高，不锈钢材质永不生锈且耐撞。

  密封性极佳： 8 个螺栓的设计确保了即便在极其颠簸和多尘的矿井底部，内部也能保持干燥和清洁，防止漏电。

  安装灵活 (针对 RF 版)： 带法兰的版本允许设备制造商直接将其集成到大型电力设备上，实现“即插即用”的模块化连接。

  维护省心： 采用 AusProof 专利的分相绝缘技术，减少了由于潮湿导致的内部闪络风险
